Laadbruggen met scharnierende lip (S serie)


Laadbrug met een zeer eenvoudige werking en onderhoud.

De lip van 400 mm scharniert rond een as en heeft een hoek van 4° ten opzichte van het dek.

Ideaal voor gebruik met een heftruck op 3 of 4 wielen, die een maximale massa van 6t. heeft.

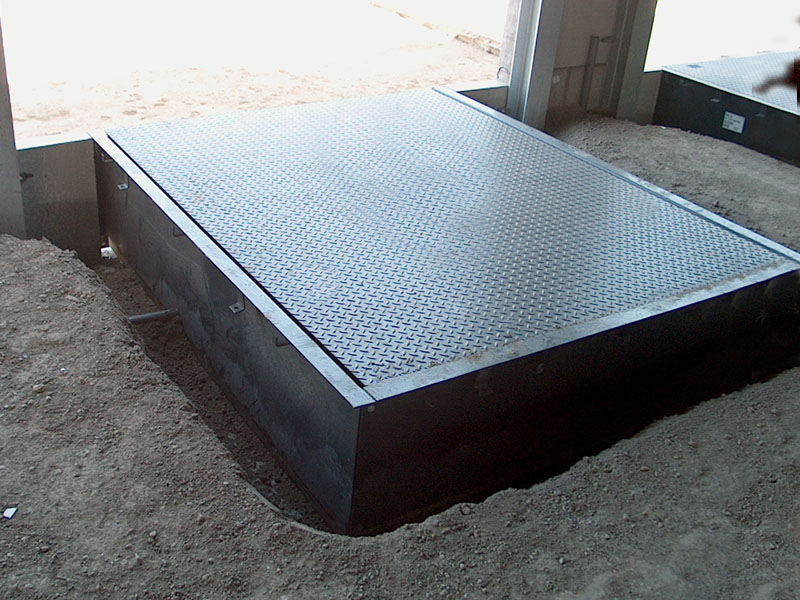

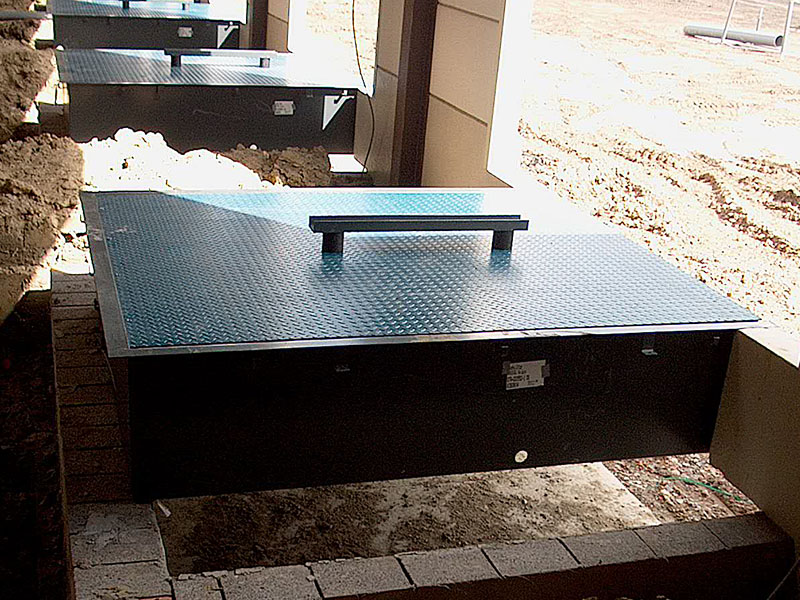

SF2520K-40-9011 :

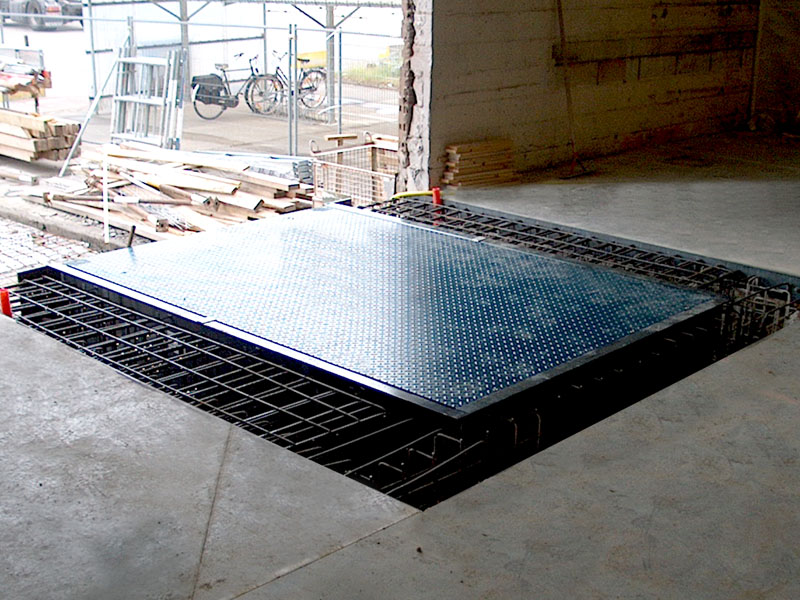

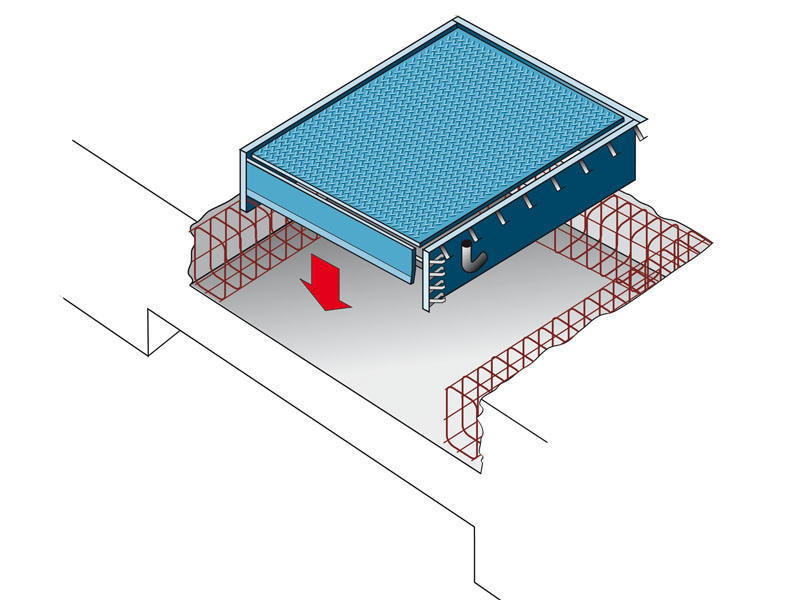

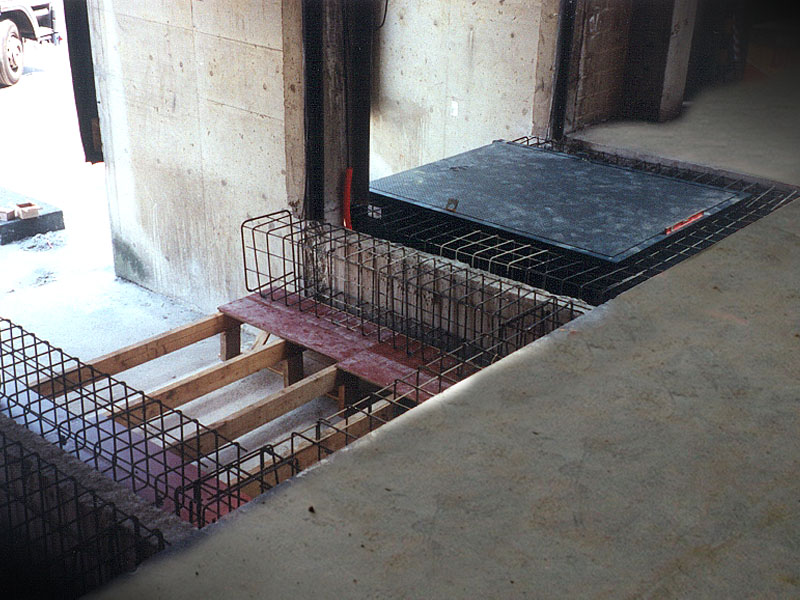

Laadbrug met scharnierende lip en met geïntegreerde verloren bekisting


  • Elektro-hydraulische laadbrug STERTIL.
  • Capaciteit : 6 ton dynamisch.
  • Dek : 2500x2000mm in traanplaat 8/10mm, in één stuk, staal ST52-3.
  • Lip : 400mm, in traanplaat 13/15mm, 5°, staal ST52-3.
  • Kleur : RAL 9011 (zwart).

Geïntegreerde verloren bekisting, warm verzinkt.

  • Vereenvoudigd het werk van de aannemer.
  • Vermindert de kostprijs van het project.
  • Verminderde transportkosten.

Een goede keuze voor bouwbedrijven : ideaal voor alle projecten waar de eindbestemming van het gebouw niet vastligt.

Opties :

  • andere afmetingen.
  • andere RAL kleuren.
  • thermisch verzinkt.
  • put afdichtingsprofielen.
  • isolatie schuim.
  • antislip en geluidsdempende coating TWARON.
  • uitvoering zonder verloren bekisting.
  • uitvoering: 8 ton dynamisch (SFH).

SPL2221-40-9011 :

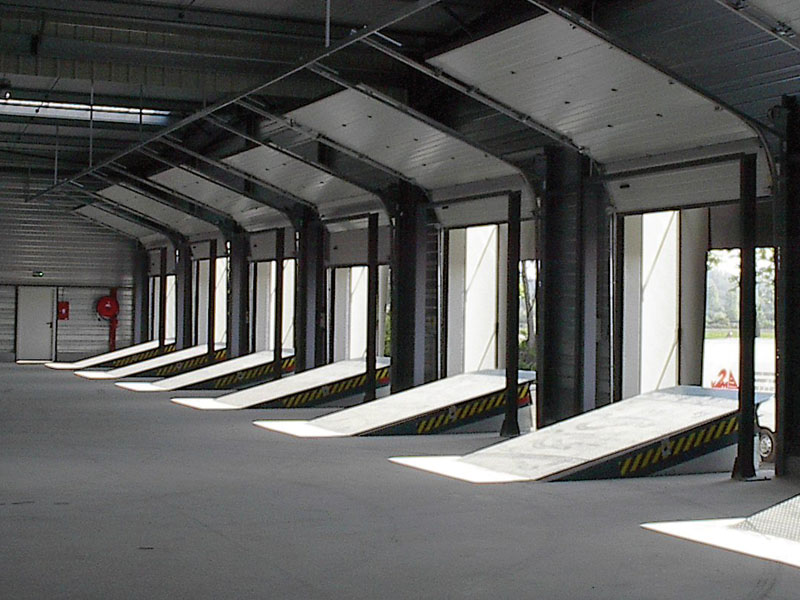

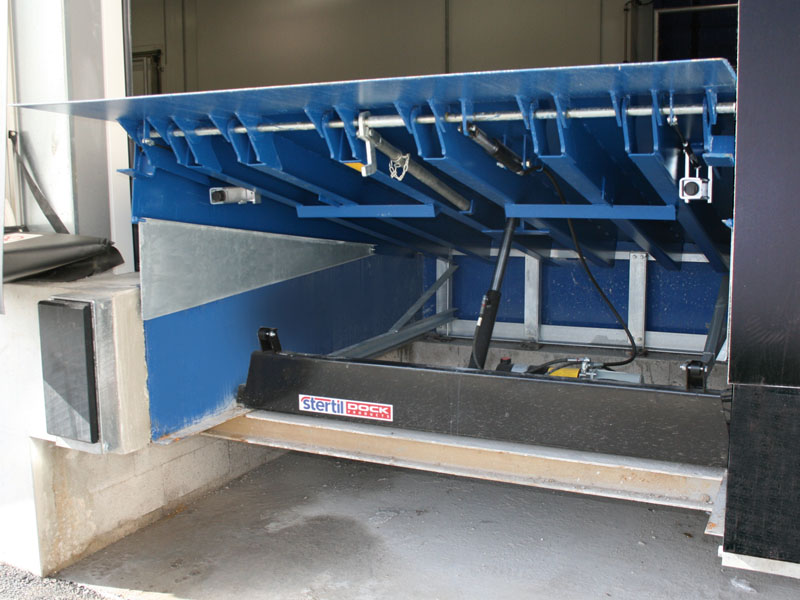

Laadbrug met scharnierende lip, zeer eenvoudig concept maar zeer sterk


  • Elektro-hydraulische laadbrug STERTIL.
  • Capaciteit : 6 ton dynamisch.
  • Dek : 2260x2110mm in traanplaat 8/10mm, in één stuk, staal ST52-3.
  • Lip : 400mm, in traanplaat 13/15mm, 5°, staal ST52-3.
  • Kleur :  RAL 9011 (zwart).
  • Opm : één maat beschikbaar.

Dankzij een zeer eenvoudig concept maar zeer sterk, deze laadbrug is de beste keuze voor nieuwe projecten en specifiek voor laadsluizen, waar het objectief is : de beste prijs zonder inboeting van kwaliteit.

Opties :

  • andere afmetingen.
  • andere RAL kleuren.
  • thermisch verzinkt.
  • put afdichtingsprofielen.
  • isolatie schuim.
  • antislip en geluidsdempende coating TWARON.
  • afzonderlijke verloren bekisting.

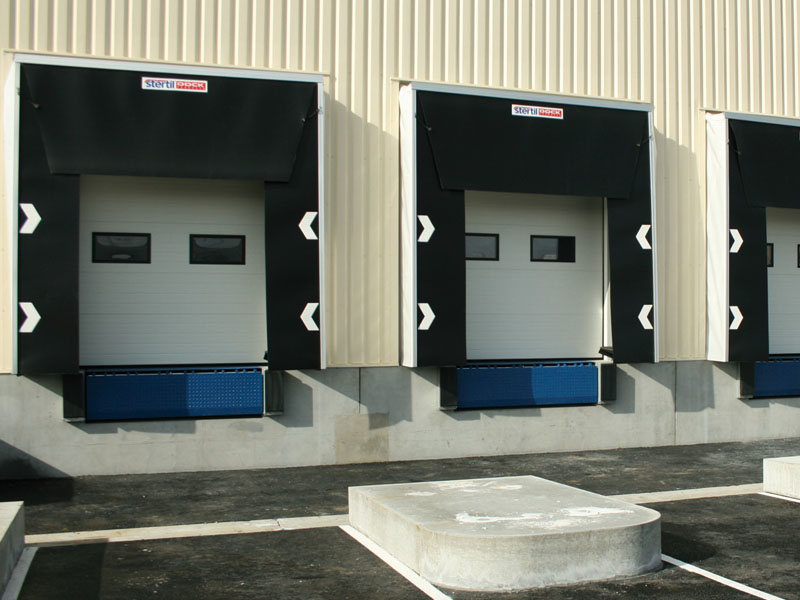

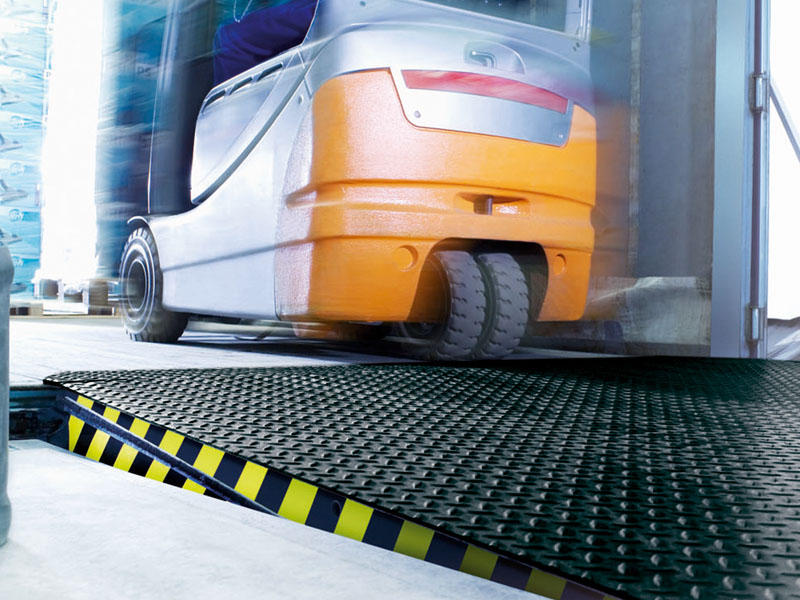

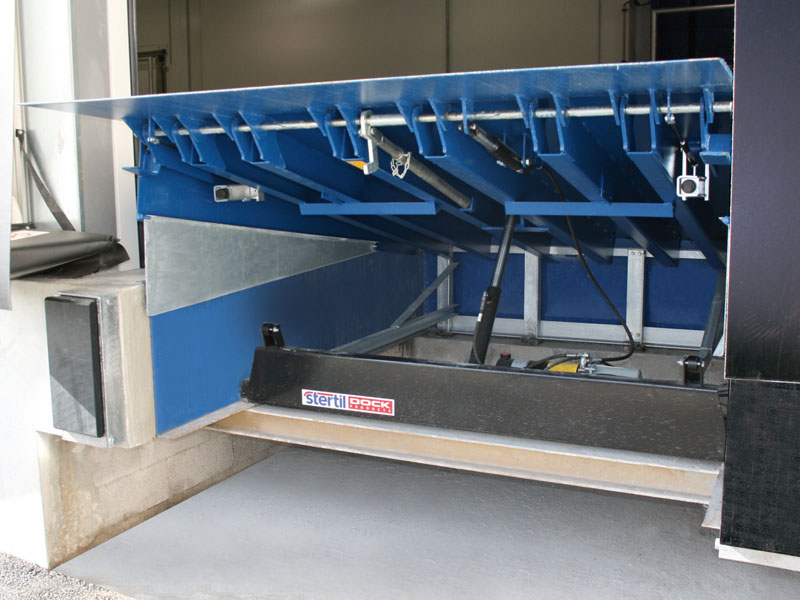

SP2821-40-9011 :

Laadbrug met scharnierende lip voor opliggers


  • Elektro-hydraulische laadbrug STERTIL
  • Capaciteit : 6 ton dynamisch.
  • Dek : 2775x2110mm in traanplaat 8/10mm, in één stuk, staal ST52-3.
  • Lip : 400mm, in traanplaat 13/15mm, 5°, staal ST52-3.
  • Kleur : RAL 9011 (zwart).

Een goede keuze voor transportbedrijf : ideale oplossing voor opliggers.

Voldoet aan de laatste technische eisen :

  • veiligheidsvoet in neutrale positie.
  • open zelfreinigende scharnieren.
  • de lip as is duurzaam.
  • traanplaat 8/10 mm, deze laat toe te werken met heftruks met 3 wielen, zonder dekvervorming.

Opties :

  • andere afmetingen.
  • andere RAL kleuren.
  • thermisch verzinkt.
  • put afdichtingsprofielen.
  • isolatie schuim.
  • antislip en geluidsdempende coating TWARON.
  • afzonderlijke verloren bekisting.
  • uitvoering: 8 ton dynamisch SPH.

CP2821-9011 :

Verloren bekisting voor laadbrug SP, PP en XP


  • Aangepast voor laadbruggen SP2821, PP2821, XP2821
  • Stalen bekisting dikte 5mm.
  • Binnen afm. : 2870x2140x600mm.
  • Buiten afm. : 2940x2280x610mm.
  • Binnenzijde in ral 9011.
  • Dwarssteunen voor een perfekte haaksheid tot de betonvloer is uitgedroogd.
  • Verankeringen voor een perfekte bevestiging in de beton.

Voordelen:

  • Verzekert de juiste afmetingen.
  • Tijdswinst en transportwinst(gedaan met houten bekistingen).
  • Gemakkelijke plaatsing van laadbrug dankzij 2 steunen aan binnenzijde bekisting.

Bestaat ook voor alle andere modellen laadbruggen.

KIT.JOINT.NIV :

Putafdichtingen voor laadbruggen


De putafdichtingen bieden een bescherming aan tegen ophoping van vuil en verminderen de tocht die langs onder komt.

Zeer nuttig daar waar de laadbrug zich in het gebouw bevindt en economisch gezien om de kosten voor het koelen te verminderen.

Deze kit is aangepast voor putten tot 3m. Het bestaat uit:

  • 4 alu rails van 1,5m.
  • 6 meter rubberen afdichting T 32mm.
  • 14 zelftappers M4x10mm.

Bestaat ook voor andere putafmetingen.

BT.NIV-S-SBC :

"Basic" bedieningsdoos voor laadbrug met scharnierende lip


In noodgevallen kan de laadbrug in om het even welke positie worden geblokkeerd met de hoofdschakelaar.
Afmetingen (HxBxD): 350x200x150mm.
Bescherming: IP65.

Voorzien van:

  • Één vergrendelbare hoofdschakelaar.
  • Één drukknop voor de bediening van het platform en de lip.
  • Ingang voor deurbeveiligingscontact.

BT.NIV-S-SCD :

"Control Door" bedieningsdoos voor: laadbrug met scharnierende lip, poort, wielkeg, buitenverkeerslicht


In noodgevallen kan de laadbrug in om het even welke positie worden geblokkeerd met de hoofdschakelaar.
Afmetingen (HxBxD): 350x200x150mm.
Bescherming: IP65.

Voorzien van:

  • Één vergrendelbare hoofdschakelaar.
  • Één drukknop voor de bediening van het platform en de lip.
  • Ingang voor deurbeveiligingscontact.
  • Ingang voor wielkeg contact (bv MAX.M)
  • Aansturen van een dubbel buitenverkeerslicht (24VDC).
  • Bedieningsknoppen poort (stijgen, dalen en stop).

BT.NIV-S-SMC :

"Multi Control" bedieningsdoos voor: laadbrug met scharnierende lip, poort, wielkeg, buitenverkeerslicht, shelter,...


In noodgevallen kan de laadbrug in om het even welke positie worden geblokkeerd met de hoofdschakelaar.
Afmetingen (HxBxD): 350x200x150mm.
Bescherming: IP65.

Voorzien van:

  • Één vergrendelbare hoofdschakelaar.
  • Één drukknop voor de bediening van het platform en de lip.
  • Ingang voor deurbeveiligingscontact.
  • Ingang voor wielkeg contact (bv MAX.M)
  • Aansturen van een dubbel buitenverkeerslicht (24VDC).
  • Volledige sturing van de poort (voeding + drukknoppen stijgen, dalen en stop).

Opties :

  • Aansturen van een opblaasbare dockshelter.
  • Binnen signalisatielampen (rood-groen).
  • Zomer-winter schakelaar.
