Laadbruggen met uitschuifbare lip (X serie)


Flexibele en snelle laadbrug maar vereist discipline om te gebruiken. De lip van 600 mm lengte (1000 mm in optie) bevindt zich onder het dek van de laadbrug. Zij is uitgevoerd met een hoek van 4° om horizontaal te blijven in de vrachtwagen.

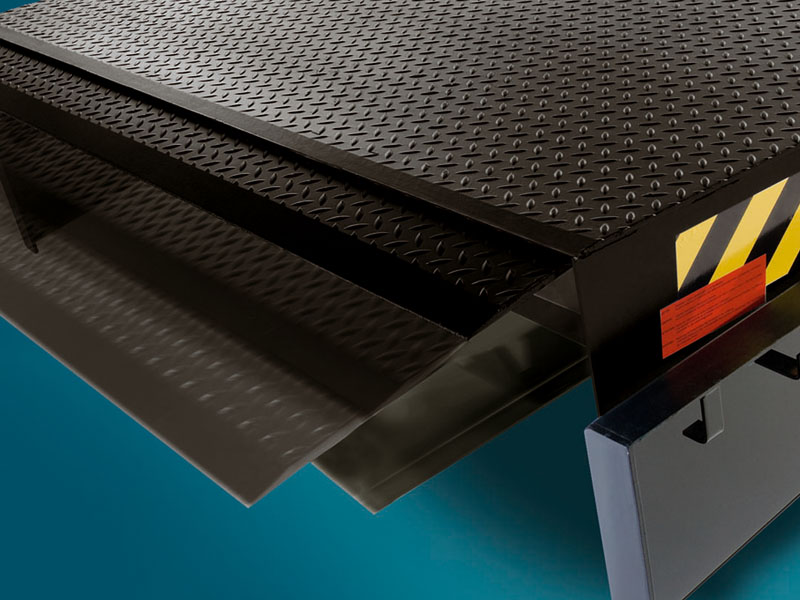

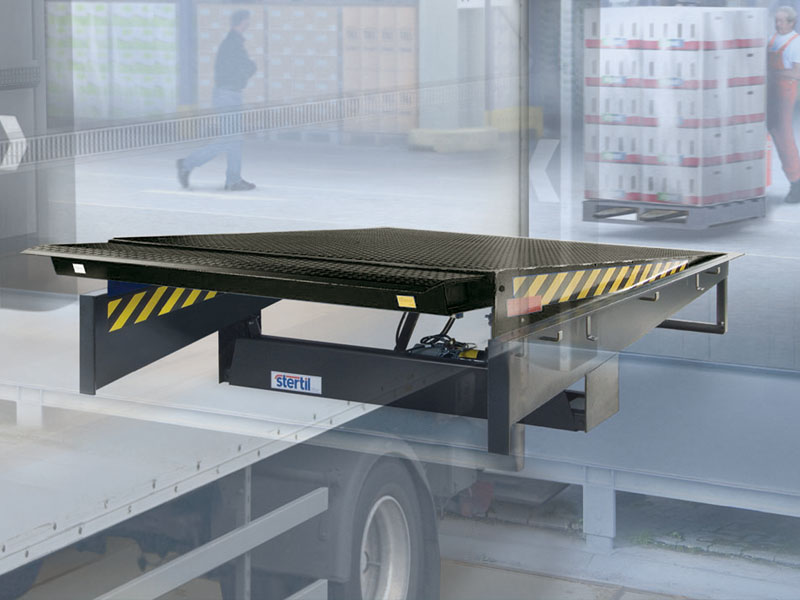

XF2221-06-9011 :

Laadbrug met telescopische lip en vaste hoek, met hangframe.


  • Elektro-hydraulische laadbrug STERTIL.
  • Uitvoering ”F" (=Frame): open put, voor laadbrug met hangframe.
  • Capaciteit : 6 ton dynamisch.
  • Dek : 2200x2110mm in traanplaat 8/10mm, in één stuk, staal ST52-3.
  • Lip : 600mm, in traanplaat 12/14mm, 5°, staal ST52-3.
  • Lipbereik : 175mm.
  • Steunvoet in neutrale positie.
  • Kleur : RAL9011 (zwart).

Een goede keuze voor distributiebedrijven.

Opties :

  • andere afmetingen.
  • RAL kleur naar keuze.
  • lip : 775mm (voor veiligheidszone).
  • lipbereik : 360mm.
  • thermisch verzinkt.
  • put afdichtingsprofielen.
  • isolatie schuim.
  • antislip en geluidsdempende coating TWARON.
  • geïntegreerde verloren bekisting.
  • uitvoering: 8 ton dynamisch XFH.

XP2221-08-9011 :

Laadbrug met telescopische lip van 785mm, vaste hoek, geplaatst in put, 6 ton dynamisch


  • Elektro-hydraulische laadbrug STERTIL
  • Uitvoering ”P" (=Pit): gesloten put, voor laadbrug geplaatst in put.
  • Capaciteit : 6 ton dynamisch.
  • Dek : 2200x2110mm in traanplaat 8/10mm, in één stuk, staal ST52-3.
  • Lip : 785mm, in traanplaat 12/14mm, 5°, staal ST52-3.
  • Lipbereik : 175mm.
  • Steunvoet in neutrale positie.
  • Kleur : RAL9011 (zwart).

Een goede keuze voor vrachwagens met hydraulische laadkleppen.

Opties :

  • andere afmetingen.
  • RAL kleur naar keuze.
  • lip: 1000mm (voor veiligheidszone).
  • lipbereik: 360mm.
  • thermisch verzinkt.
  • put afdichtingsprofielen.
  • isolatie schuim.
  • antislip en geluidsdempende coating TWARON.
  • afzonderlijke verloren bekisting.
  • uitvoering: 8 ton dynamisch XPH.

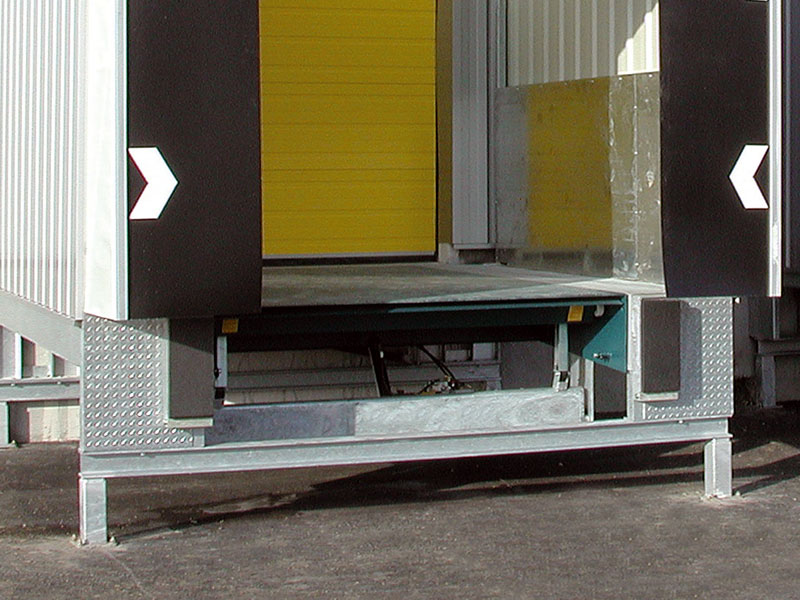

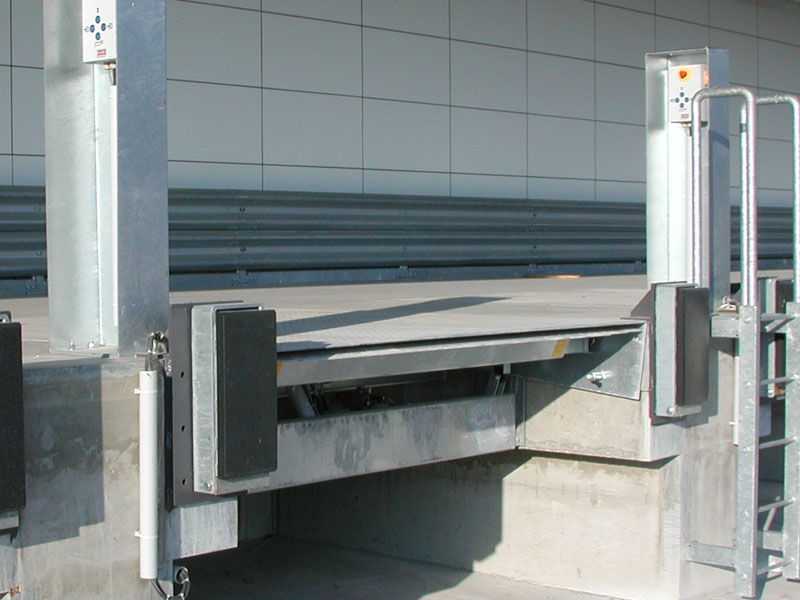

XP2821-06-9011 :

Laadbrug met telescopische lip en vaste hoek, geplaatst in put.


  • Elektro-hydraulische laadbrug STERTIL
  • Uitvoering ”P" (=Pit): gesloten put, voor laadbrug geplaatst in put.
  • Capaciteit : 6 ton dynamisch.
  • Dek : 2800x2110mm in traanplaat 8/10mm, in één stuk, staal ST52-3.
  • Lip : 600mm, in traanplaat 12/14mm, 5°, staal ST52-3.
  • Lipbereik : 175mm.
  • Steunvoet in neutrale positie.
  • Kleur : RAL9011 (zwart).

Een goede keuze voor vrachwagens met hydraulische laadkleppen.

Opties :

  • andere afmetingen.
  • RAL kleur naar keuze.
  • lip: 1000mm (voor veiligheidszone).
  • lipbereik: 360mm.
  • thermisch verzinkt.
  • put afdichtingsprofielen.
  • isolatie schuim.
  • antislip en geluidsdempende coating TWARON.
  • afzonderlijke verloren bekisting.
  • uitvoering: 8 ton dynamisch XPH.

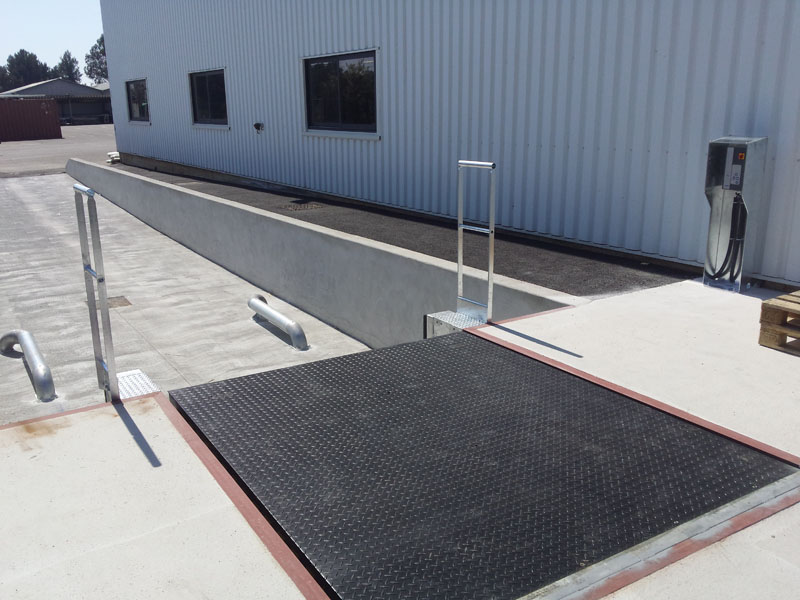

XP2821-10-9011 :

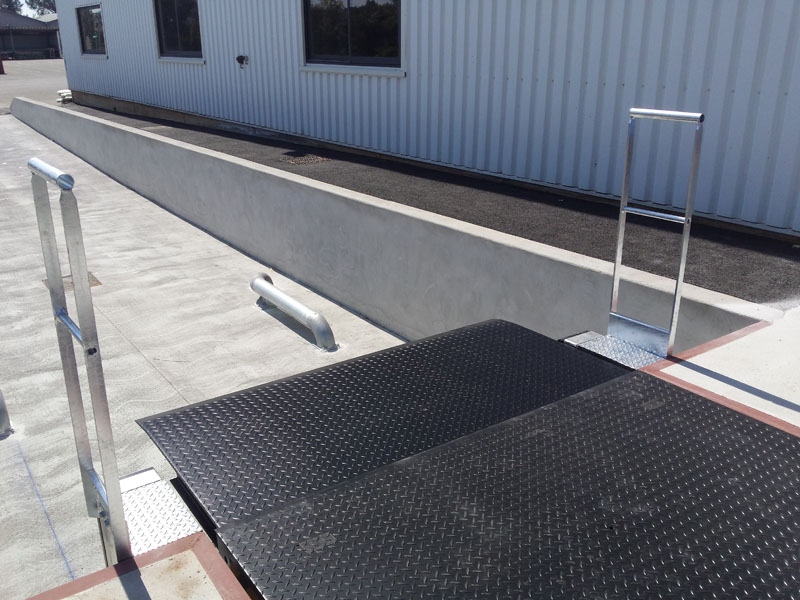

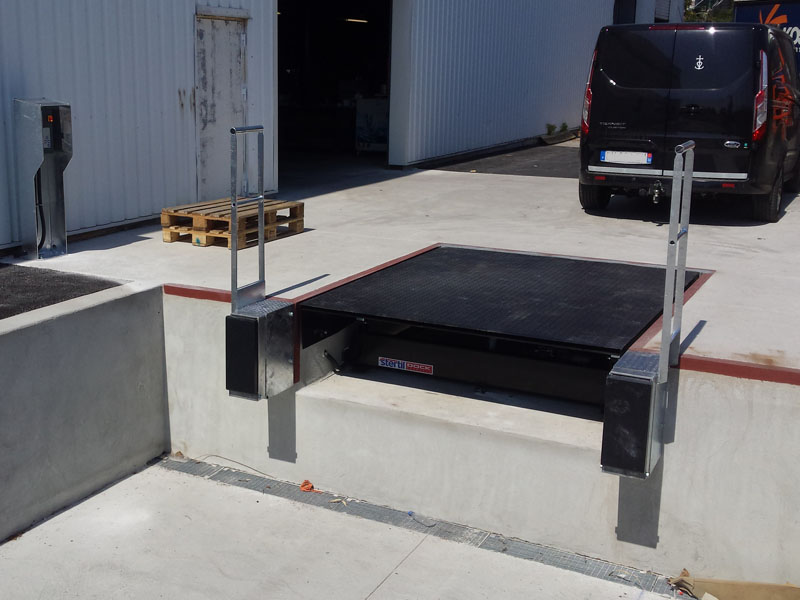

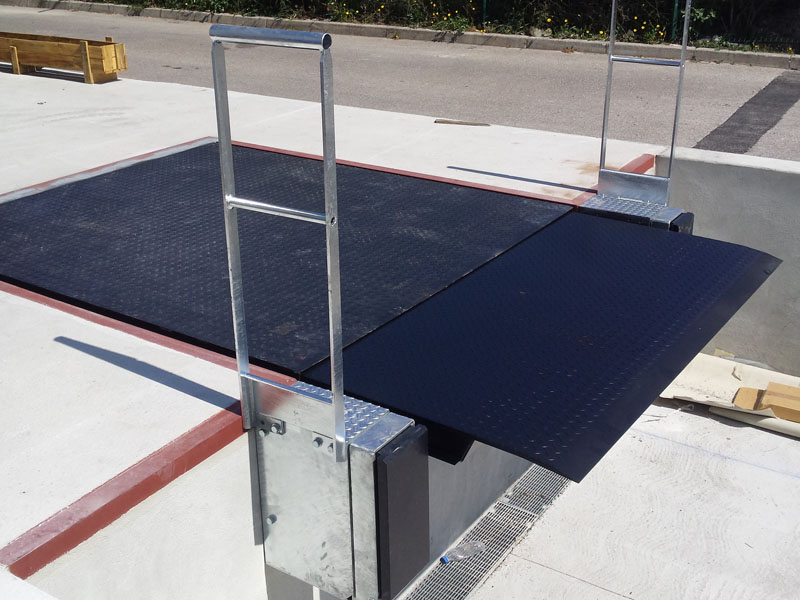

Laadbrug met telescopische lip van 1000mm voor veiligheidszone en vaste hoek, geplaatst in put, 6 ton dynamisch


  • Elektro-hydraulische laadbrug STERTIL
  • Uitvoering ”P" (=Pit): gesloten put, voor laadbrug geplaatst in put.
  • Capaciteit : 6 ton dynamisch.
  • Dek : 2800x2110mm in traanplaat 8/10mm, in één stuk, staal ST52-3.
  • Lip : 1000mm voor veiligheidszone, in traanplaat 12/14mm, 5°, staal ST52-3.
  • Lipbereik : 175mm.
  • Steunvoet in neutrale positie.
  • Kleur : RAL9011 (zwart).

Een goede keuze voor vrachwagens met hydraulische laadkleppen.

Opties :

  • andere afmetingen.
  • RAL kleur naar keuze.
  • lipbereik: 360mm.
  • thermisch verzinkt.
  • put afdichtingsprofielen.
  • isolatie schuim.
  • antislip en geluidsdempende coating TWARON.
  • afzonderlijke verloren bekisting.
  • uitvoering: 8 ton dynamisch XPH.

XPH2821-06-9011 :

Laadbrug met telescopische lip en vaste hoek, geplaatst in put, 8 ton dynamisch


  • Elektro-hydraulische laadbrug STERTIL.
  • Uitvoering ”P" (=Pit): gesloten put, voor laadbrug geplaatst in put.
  • Capaciteit : 8 ton dynamisch.
  • Dek : 2800x2110mm in robuuste traanplaat 10/12mm, in één stuk, staal ST52-3.
  • Lip : 600mm, versterkt, in traanplaat 15/17mm, 5°, staal ST52-3.
  • Lipbereik : 240mm.
  • Steunvoet in neutrale positie.
  • Kleur : RAL9011 (zwart).

Een goede keuze voor vrachwagens met hydraulische laadkleppen.

Opties :

  • andere afmetingen.
  • RAL kleur naar keuze
  • lip: 1000mm (voor veiligheidszone).
  • lipbereik : 360mm.
  • thermisch verzinkt.
  • put afdichtingsprofielen.
  • isolatie schuim.
  • antislip en geluidsdempende coating TWARON.
  • afzonderlijke verloren bekisting.

XPH2821-10-9011 :

Laadbrug met telescopische lip van 1000mm voor veiligheidszone en vaste hoek, geplaatst in put, 8 ton dynamisch


  • Elektro-hydraulische laadbrug STERTIL.
  • Uitvoering ”P" (=Pit): gesloten put, voor laadbrug geplaatst in put.
  • Capaciteit : 8 ton dynamisch.
  • Dek : 2800x2110mm in robuuste traanplaat 10/12mm, in één stuk, staal ST52-3.
  • Lip : 1000mm voor veiligheidszone en versterkt, in traanplaat 15/17mm, 5°, staal ST52-3.
  • Lipbereik : 240mm.
  • Steunvoet in neutrale positie.
  • Kleur : RAL9011 (zwart).

Een goede keuze voor vrachwagens met hydraulische laadkleppen.

Opties :

  • andere afmetingen.
  • RAL kleur naar keuze
  • lipbereik : 360mm.
  • thermisch verzinkt.
  • put afdichtingsprofielen.
  • isolatie schuim.
  • antislip en geluidsdempende coating TWARON.
  • afzonderlijke verloren bekisting.

CP2821-9011 :

Verloren bekisting voor laadbrug SP, PP en XP


  • Aangepast voor laadbruggen SP2821, PP2821, XP2821
  • Stalen bekisting dikte 5mm.
  • Binnen afm. : 2870x2140x600mm.
  • Buiten afm. : 2940x2280x610mm.
  • Binnenzijde in ral 9011.
  • Dwarssteunen voor een perfekte haaksheid tot de betonvloer is uitgedroogd.
  • Verankeringen voor een perfekte bevestiging in de beton.

Voordelen:

  • Verzekert de juiste afmetingen.
  • Tijdswinst en transportwinst(gedaan met houten bekistingen).
  • Gemakkelijke plaatsing van laadbrug dankzij 2 steunen aan binnenzijde bekisting.

Bestaat ook voor alle andere modellen laadbruggen.

KIT.JOINT.NIV :

Putafdichtingen voor laadbruggen


De putafdichtingen bieden een bescherming aan tegen ophoping van vuil en verminderen de tocht die langs onder komt.

Zeer nuttig daar waar de laadbrug zich in het gebouw bevindt en economisch gezien om de kosten voor het koelen te verminderen.

Deze kit is aangepast voor putten tot 3m. Het bestaat uit:

  • 4 alu rails van 1,5m.
  • 6 meter rubberen afdichting T 32mm.
  • 14 zelftappers M4x10mm.

Bestaat ook voor andere putafmetingen.

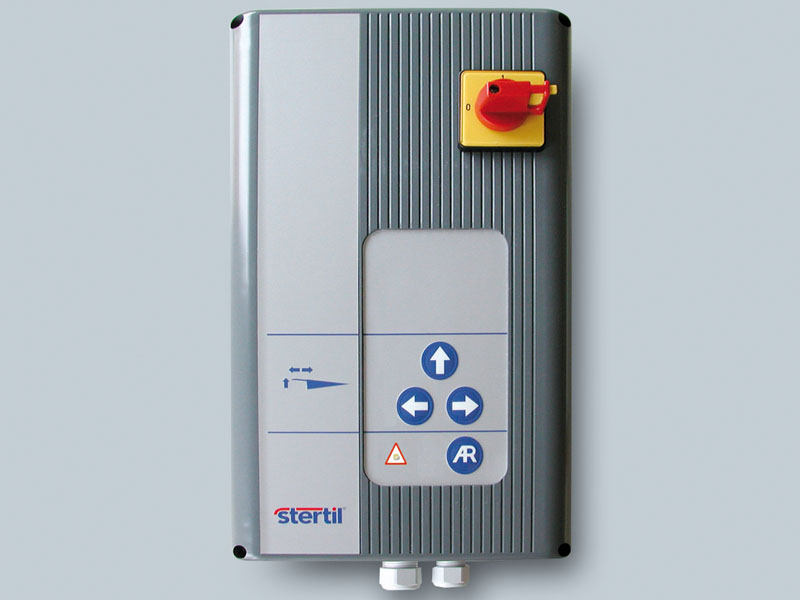

BT.NIV-X-SSC :

"Standard Control" bedieningsdoos voor laadbrug met uitschuifbare lip


In noodgevallen kan de laadbrug in om het even welke positie worden geblokkeerd met de hoofdschakelaar.
Afmetingen (HxBxD): 350x200x150mm.
Bescherming: IP65.

Begrijpt:

  • Één vergrendelbare hoofdschakelaar.
  • Drie drukknopen voor de bediening van het platform en de lip en 1 drukknop voor het automatische terugsturen.
  • Ingang voor deurbeveiligingscontact.
  • Ingang voor wielkeg contact (bv MAX.M)
  • Aansturen van een dubbel buitenverkeerslicht (24VDC).

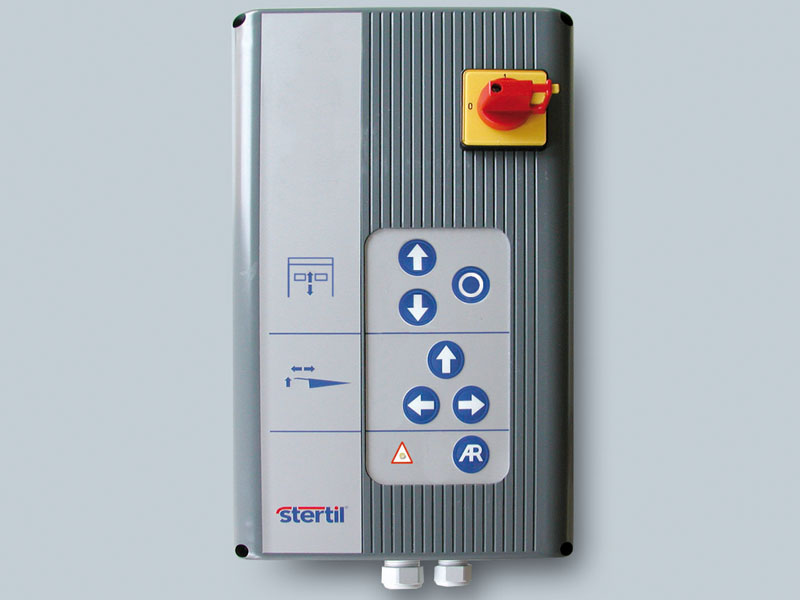

BT.NIV-X-SCD :

"Control Door" bedieningsdoos voor: laadbrug met uitschuifbare lip, poort, wielkeg, buitenverkeerslicht


In noodgevallen kan de laadbrug in om het even welke positie worden geblokkeerd met de hoofdschakelaar.
Afmetingen (HxBxD): 350x200x150mm.
Bescherming: IP65.

Voorzien van:

  • Één vergrendelbare hoofdschakelaar.
  • Drie drukknopen voor de bediening van het platform en de lip en 1 drukknop voor het automatische terugsturen.
  • Ingang voor deurbeveiligingscontact.
  • Ingang voor wielkeg contact (bv MAX.M)
  • Aansturen van een dubbel buitenverkeerslicht (24VDC).
  • Bedieningsknoppen poort (stijgen, dalen en stop).

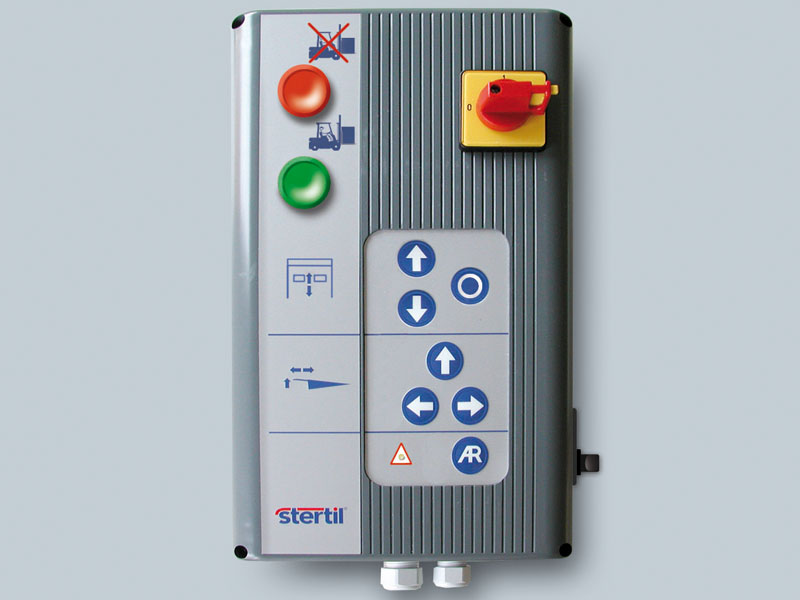

BT.NIV-X-SMC :

"Multi Control" bedieningsdoos voor: laadbrug met uitschuifbare lip, poort, wielkeg, buitenverkeerslicht, shelter,...


In noodgevallen kan de laadbrug in om het even welke positie worden geblokkeerd met de hoofdschakelaar.
Afmetingen (HxBxD): 350x200x150mm.
Bescherming: IP65.

Voorzien van:

  • Één vergrendelbare hoofdschakelaar.
  • Drie drukknopen voor de bediening van het platform en de lip en 1 drukknop voor het automatische terugsturen.
  • Ingang voor deurbeveiligingscontact.
  • Ingang voor wielkeg contact (bv MAX.M)
  • Aansturen van een dubbel buitenverkeerslicht (24VDC).
  • Volledige aansturing van de poort (voeding + drukknoppen stijgen, dalen en stop).

Opties :

  • Aansturen van een opblaasbare dockshelter.
  • Binnen signalisatielampen (rood-groen).
  • Zomer-winter  schakelaar.
