Zone refuge anti-écrasement


La zone refuge est préconisée par les assurances et les organismes officiels dans quelques pays européens. Elle permet d’éviter l’écrasement des piétons se trouvant devant les niveleurs de quai lors du recul des camions.

Cet accident très grave est répertorié dans les 5 risques d’accidents mortels lors de la mise à quai des camions. Voir document ci-contre.

Evitez les 5 risques mortels dans la zone de quai

La zone refuge est réalisée par la pose de consoles latérales intégrant des butoirs. La profondeur totale atteint alors 500mm, ce qui permet à une personne, se trouvant accidentellement dans cet espace, d’être protégée et d’éviter l’écrasement.

Cette zone nécessite des équipements de quai adaptés : ponts de chargement et niveleurs de quai à lèvre télescopique.

XP2821-10-9011 :

Niveleur à lèvre télescopique à angle fixe, à poser dans une fosse, lèvre de 1000mm pour zone refuge


  • Niveleur électro-hydraulique STERTIL.
  • Exécution ”P" (=Pit): niveleur à poser sur le fond de la fosse.
  • Capacité dynamique : 6t.
  • Plateau : 2800x2110mm en tôle larmée 8/10mm, en une seule pièce, acier ST52-3.
  • Lèvre : 1000mm pour zone refuge, en tôle larmée 12/14mm, 5°, acier ST52-3.
  • Portée libre : 175mm
  • Pieds de sécurité en position neutre.
  • Couleur : RAL 9011 (noir).

Un bon choix pour les camions avec hayon hydraulique.

Options :

  • autres dimensions.
  • autres couleurs RAL.
  • portée libre de 360mm
  • galvanisation à chaud.
  • joint d’étanchéité latéral.
  • mousse d’isolation.
  • recouvrement antidérapant et anti-bruit TWARON.
  • coffrage perdu séparé.
  • exécution 8t dynamique (modèle XPH).

XPH2821-10-9011 :

Niveleur à lèvre télescopique à angle fixe, à poser dans une fosse, lèvre de 1000mm pour zone refuge, exécution 8t dynamique.


  • Niveleur électro-hydraulique STERTIL.
  • Exécution ”P" (=Pit): niveleur à poser sur le fond de la fosse.
  • Capacité dynamique : 8t.
  • Plateau : 2800x2110mm en tôle larmée robuste de 10/12mm, en une seule pièce, acier ST52-3.
  • Lèvre : 1000mm pour zone refuge et renforcée, en tôle larmée 15/17mm, 5°, acier ST52-3.
  • Portée libre : 240mm
  • Pieds de sécurité en position neutre.
  • Couleur : RAL 9011 (noir).

Un bon choix pour les camions avec hayon hydraulique.

Options :

  • autres dimensions.
  • autres couleurs RAL.
  • portée libre de 360mm
  • galvanisation à chaud.
  • joint d’étanchéité latéral.
  • mousse d’isolation.
  • recouvrement antidérapant et anti-bruit TWARON.
  • coffrage perdu séparé.

EDGEDOCK :

Pont de chargement électro-hydraulique anti-écrasement


  • Pont articulé à haute sécurité et capacité élevée.
  • Répond parfaitement aux critères de sécurité de la recommandation ED6059 émise par L'INRS.
  • Zone refuge de 500mm
  • Placement aisé
  • Manipulation électro-hydraulique
  • Grand débattement vertical

Caractéristiques techniques :

  • Capacité dynamique: 6t.
  • Largeur du plateau: 1830 / 2000 / 2110mm
  • Dénivelé au-dessus du quai: +70mm à 12%
  • Dénivelé en-dessous du quai: -147mm à 12%
  • Profondeur totale: 931mm
  • Peinture standard RAL 9011 (noir)
  • Consoles: H=566mm ; P=533/673mm ; L=220mm
  • Avec 2 butoirs PE220

Options :

  • garde-corps latéraux en acier galvanisé.
  • galvanisation à chaud.
  • plaque arrière peinte ou galvanisée à chaud.
  • autres couleurs de plateau.
  • Support pour boîtier de commande.

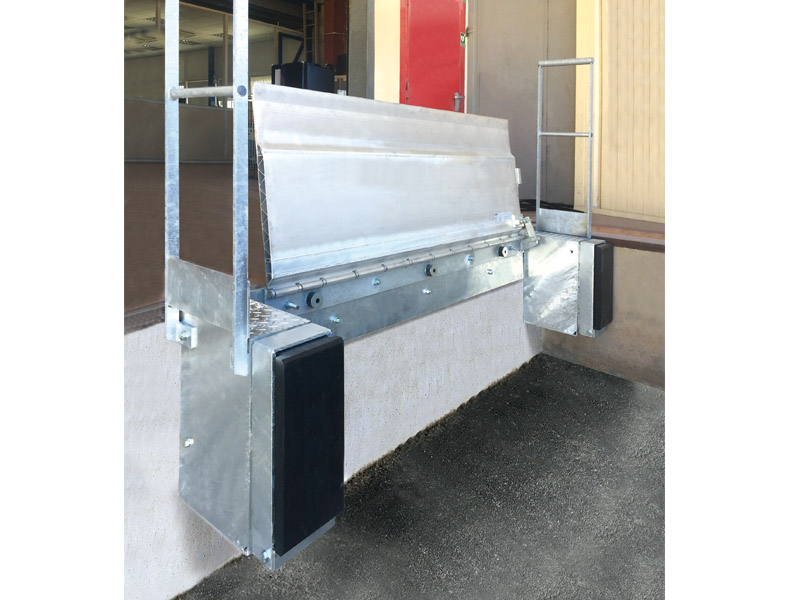

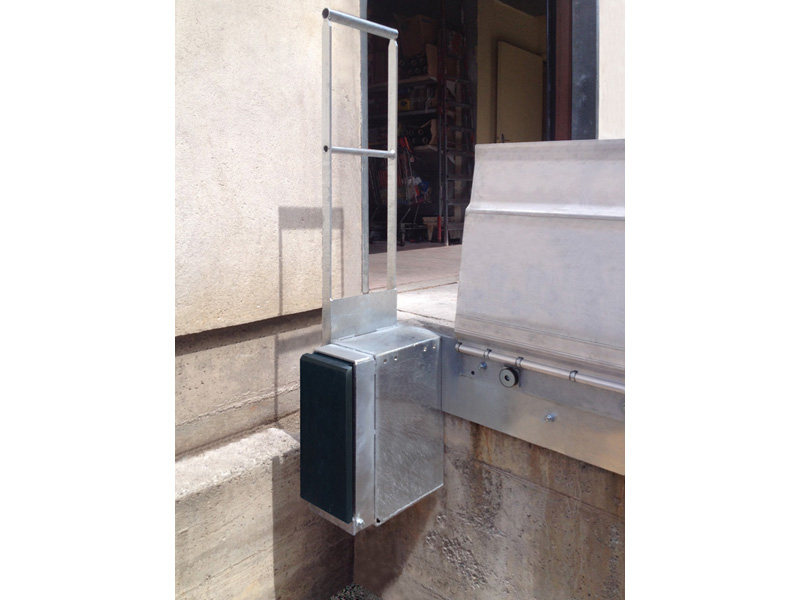

REFUGE.204-PE-GC :

Pont de chargement en aluminium anti-écrasement


  • Répond parfaitement aux critères de sécurité de la recommandation ED6059 émise par L'INRS en France.
  • Zone refuge de 500mm
  • Placement et manipulation aisée.
  • Prix compétitif.

Caractéristiques techniques :

  • Capacité : 4t.
  • Largeur du pont : 2000mm.
  • Largeur totale : 2600mm.
  • Longueur du pont : 740mm.
  • Avec 2 butoirs PE220.
  • Avec 2 garde-corps.

Options :

  • Autres largeurs.
  • Capacité : 5t.
  • Exécution électro-hydraulique.

CONS.P360-L220-PE :

Consoles pour butoir PE220 et AC220


Console en acier galvanisé, adaptée aux butoirs PE220 et AC220.

Dimensions :

  • hauteur: 575mm
  • largeur: 220mm
  • profondeur: 360mm

Avec 2 écrous soudés M20, pour la fixation des butoirs.

Option:

CONS.SUP-L204 : Support avec 5 points de fixation pour chevilles M16/10.

CONS.P400-L220-R45 :

Consoles pour butoir caoutchouc R452010


Console en acier galvanisé, adaptée au butoir R452010.

Dimensions :

  • hauteur: 460mm
  • largeur: 220mm
  • profondeur: 400mm

Avec 2 écrous soudés M16, pour augmentation de la durée de vie des butoirs.

Option:

CONS.SUP-L204 : Support avec 5 points de fixation pour chevilles M16/10.

WL574-34x36-P900 :

Sas d’étanchéité à rideaux - cadre rétractable en alu - Profondeur 900mm


Usage universel
Cadre en profil d’aluminium extrudé et anodisé recouvert d’une toile de vinyle blanc.
Rideau en PVC noir – épaisseur 3mm avec 2 couches de tissu de renforcement en nylon et 2 flèches de centrage sur la hauteur

  • Hauteur totale : 3600mm
  • Largeur totale : 3430mm
  • Profondeur : 900mm

Options :

  • coussins d’étanchéité de coin (bottom pads)
  • autres profondeur 600 ou 750mm
  • autres dimensions en largeur et en hauteur
